嗨，大家好，今天繼續為大家講解填料知識，來認識一下一種新型的陶瓷填料階梯環.簡單的介紹一下。

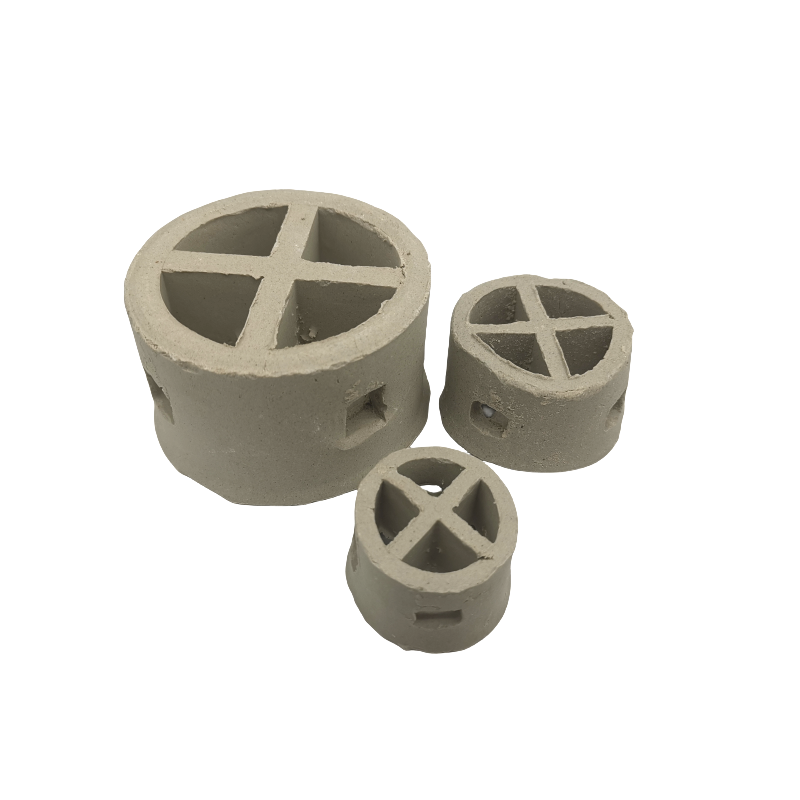

陶瓷階梯環也被稱為陶瓷鞍形環或馬鞍形環。它是一種具有特定形狀的陶瓷填料，其形狀類似于階梯或馬鞍，表面有開槽或開孔，以增加氣液接觸面積。高性能的陶瓷材料制成，如氧化鋁陶瓷、氮化硅陶瓷等，具有良好的耐高溫、耐腐蝕、高強度等特性。
應用范圍：
陶瓷階梯環廣泛應用于化工、石化、環保等行業的填料塔中，用于實現氣液傳質過程，如精餾、吸收、解吸、萃取等。陶瓷階梯環可在高溫下長期穩定運行，適用于高溫工況。適用于強酸、強堿等強腐蝕介質。具有較高的機械強度，可承受較高的壓力。適用于各種類型的填料塔，如板式塔、填料函式塔、噴淋塔等。特別適用于需要氣液傳質、大處理量、低壓降的場合。陶瓷階梯環在環保領域有廣泛的應用。比如，在污水處理廠，陶瓷階梯環可以用來過濾污水中的雜質和有害物質。這些小階梯環就像一個個勤勞的小衛士，把臟東西都擋在外面，讓處理后的污水變得清澈干凈。
比如工廠在生產過程中產生了大量的廢氣，對環境造成了嚴重污染。為了解決這個問題，他們采用了陶瓷階梯環作為廢氣處理的材料。安裝了陶瓷階梯環的凈化設備后，廢氣中的有害物質被有效地過濾掉了，工廠周圍的空氣質量得到了明顯提高，附近的居民也不再受到廢氣的困擾了。
工作原理：
在填料塔中，氣體從塔底進入，通過陶瓷階梯環的空隙和表面，與從塔頂噴淋而下的液體進行充分接觸。氣體和液體在陶瓷階梯環的表面和空隙中進行傳質過程，實現氣體中的組分向液體中轉移或液體中的組分向氣體中轉移。
特點：
高傳質效率：陶瓷階梯環的特殊形狀和表面結構增加了氣液接觸面積，提高了傳質效率。低壓降：陶瓷階梯環的空隙率和流通性能好，使得氣體通過時的壓降較低。耐高溫、耐腐蝕：陶瓷材料具有良好的耐高溫和耐腐蝕性能，使得陶瓷階梯環適用于惡劣的工況環境。高強度、長壽命：陶瓷階梯環具有較高的機械強度，不易破碎，使用壽命長。易于清洗和再生：陶瓷階梯環的表面光滑，不易結垢，易于清洗和再生。
陶瓷階梯環的具體應用需根據具體的工藝條件和要求進行選擇和設計。在實際應用中，還需要考慮填料的裝載量、液體的噴淋方式、氣體的分布等因素，以實現較好的氣液傳質效果。
陶瓷階梯環與一般填料環相比，具有以下不同之處：

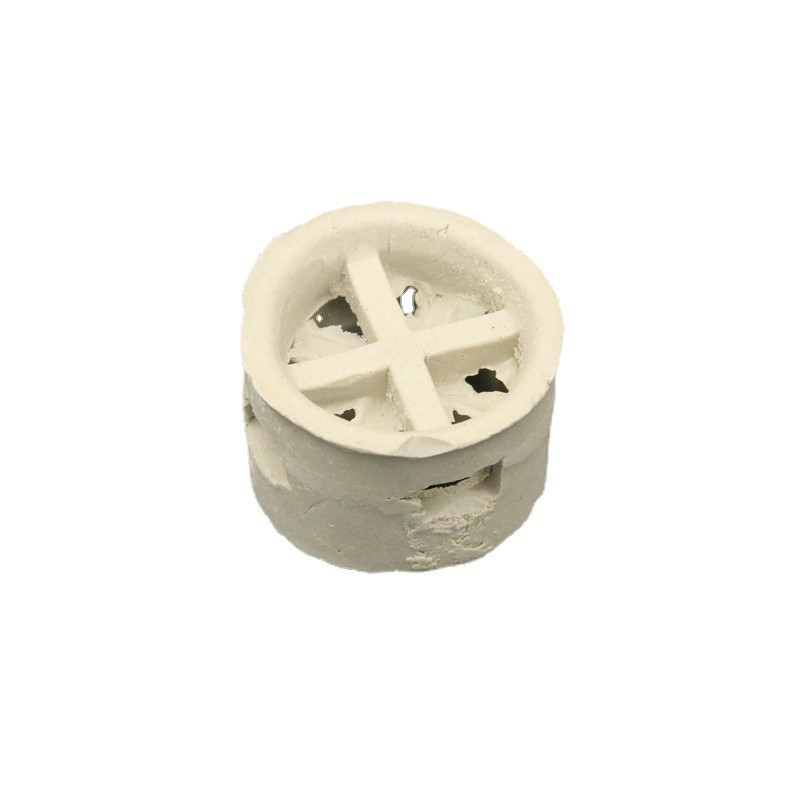

陶瓷階梯環填料吸收了短拉西環的特點，也改變了填料的環高與直徑相等的習慣，減薄了材質的厚度，并在環的側端增加了翻邊。不但可以增加填料環的機械強度，而且由于破壞了填料結構的對稱性，因而增加了填料投放時的定向幾率。又由于翻邊的影響，使得陶瓷階梯環填料在堆積時填料環隙之間的接觸由此線性接觸為主變?yōu)橐渣c接觸為主。這樣，不但增加了填料顆粒之間的空隙，減少了氣體穿過填料層的阻力，而且這些接觸點還可以為液體沿填料表面流動的匯聚分散點，從而促進了液膜的表面更新，有利于填料傳質效率的提高。因此，陶瓷階梯環填料的性能較鮑爾環又有了進一步的提高。
以下是陶瓷階梯環環常規參數：
規格 mm | 徑×高×厚 mm | 比表面積m2/m3 | 空隙率 % | 個數 n/m3 | 堆積重量 kg/m3 | 干填料因子 m-1 |
?25 | 25×15×3 | 210 | 73 | 72000 | 650 | 540 |
?38 | 38×23×4 | 153 | 74 | 21600 | 630 | 378 |
?50 | 50×30×5 | 102 | 76 | 9100 | 580 | 232 |
?76 | 76×45×7 | 75 | 78 | 2500 | 530 | 158 |
